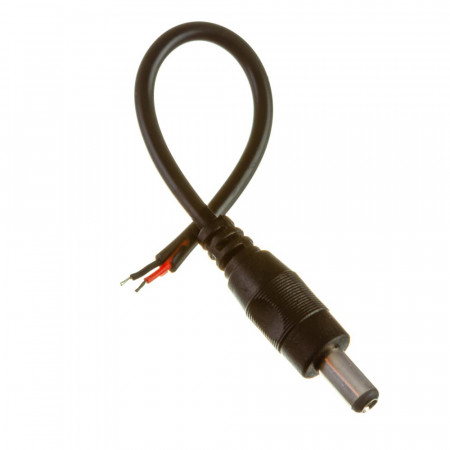

Конектор для стрічки 12В з проводом mini jack 5,5мм тато

Коннектор для стрічки 12В mini jack 5,5мм тато

Правила щодо підключення презентованого конектора:

1. Led джерело повинне мати «+».
2. Всі контакти мають бути чистими.
3. Біла застібка роз'єму повинна бути відкрита.
4. Світлодіодна стрічка вставлена ••в застібку під зубцями.
5. Співвідношення «+» та «-» на стрічці до «+» та «-» на застібці.
6. Застібка закрита.
7. Акуратно натягніть LED стрічку, щоб зрозуміти, що з'єднання вийшло міцним.

Після всього цього підключення завершено.

Дуже важливо: будь ласка, пам'ятайте, що роз'єм не є водонепроникним.

При експлуатації представленого виробу пайка не потрібна.

Підготовка до монтажу:

1. Зніміть ковпачок на конекторі та накладіть світлодіодну стрічку.
2. Стовпці повинні збігатися.
3. Затисніть ковпачком.

Для вологонепроникних діодних стрічок зніміть захисний силікон біля паяння.

Цей з'єднувач застосовують для Mono. Це може бути стрічка SMD 3528, SMD 2835 або SMD 4040. Ці з'єднувачі потрібні для швидкого монтажу LED стрічки. Підключається світлодіодний виріб за допомогою спеціальних пластмасових затискачів.

Роз'єм конектора хорошого рівня і небезпечний у використанні.

• Характерні риси:
• Колір друкованої плати: білий.
• Матеріал роз'єму: ПВХ пластик.
• Матеріал штирьків PCB: чиста мідь.
• Тип друкованої плати: X, T, L Corss.
• Для Mono.
• Кількість роз'ємів 1.
• Кількість контактів 2.
• Електропайка не потрібна.
